通用夹具
Piccolo 54
Piccolo 100
Mono 61
Mono 132
Duo夹具
链条夹具
| 通用夹具 | 手臂卸载 | 夹持高度 | 夹紧力 | 紧固螺钉 | T 型槽螺钉 |
| Piccolo 54 | 54 mm | 15 - 58 mm | 6.5 kN | M8 x 25 | M8 x 12 |
| Piccolo 100 | 100 mm | 40 - 90 mm | 4.2 kN | M8 x 25 | M8 x 12 |
| Mono 61 | 61 mm | 8 - 102 mm | 12 kN | M10 x 32 | M10 x 12 |
| Mono 132 | 132 mm | 43 - 155 mm | 8 kN | M10 x 32 | M10 x 12 |
| Duo夹具* | 46-91 mm | 4 - 142 mm | 11 kN | M10 x 32 | M10 x 12 |
| 链条夹具** | Chain length: 1 m | - | 16 kN | M10 x 32/25 | M10 x 12 |
亮点
- 交货时包括张力扳手
*通用vice duo夹具
- 用于夹紧和提升
- 提升高度：4 - 142 毫米
- 配有 2 个可互换的夹紧臂
**链条夹具
- 用于夹紧大型部件
- 包括 1 个通用二合一张紧器和链条钩块
通用夹具附件
可将通用夹紧装置与相应组件进行单独匹配的配件。
通用Mono 61夹具套装
- 2x 通用夹具Mono 61
- 2x Mono夹具高度基座
- 1x 延伸臂
- 3x 标准延伸夹角
- 1x 夹钳横桥、纵桥、横向V钳、纵向V钳
- 4x 不锈钢 T 型槽螺母 M 10 x 12
- 4x 紧固螺钉 M 10 x 32
- 包括张力扳手
通用Mono 61夹具套装
纵向 V 型夹脚（棱形）
- 适用于所有通用夹具
- 用于夹持圆柱形部件
横向 V 形夹脚（棱形）
- 适用于所有通用夹具
- 用于夹持圆柱形部件
纵桥
- 适用于所有通用夹具
- 用于夹紧较大的部件
横桥
- 适用于所有通用夹具
- 用于夹紧较大的部件
标准夹脚
- 适用于所有通用夹具和应用

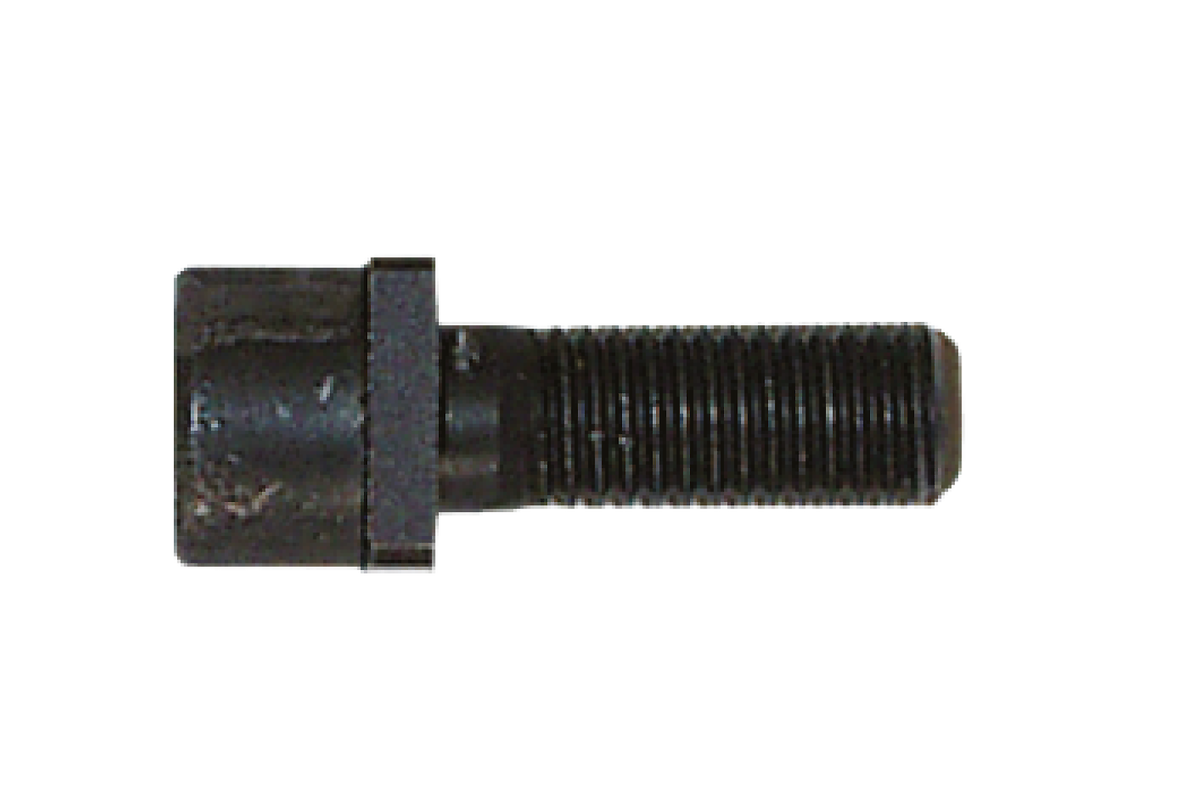

固定螺钉
- M6 x 25, M8 x 25, M10 x 25: 适用于所有通用 Piccolo夹具
- M10 x 32: 用于通用拉伸器Mono、Duo、链条拉伸器

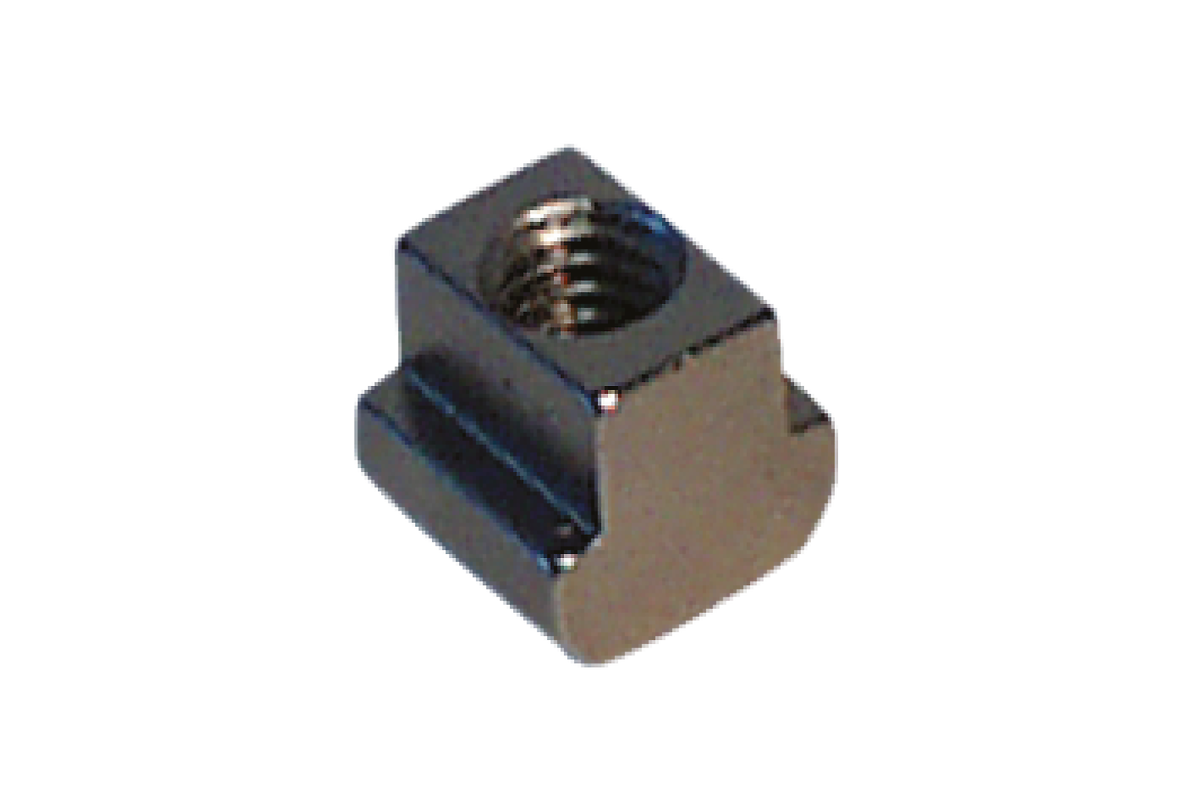

不锈钢 T 型槽螺母*
- M6 x 8, M8 x 10, M8 x 12, M10 x 12
*所有其他尺寸的槽螺母均可根据要求提供
Piccolo夹具高度适配器
- 高度：60 毫米
- 安装螺钉M8 x 25
- T 型槽螺母（不锈钢）：M8 x 12
Mono夹具高度适配器
- 高度：74 毫米
- 安装螺钉M10 x 32
- T 型槽螺母（不锈钢）：M10 x 12
夹紧臂加长杆
- 用于Piccolo 54和Mono 61夹具
- 安装螺钉M10 x 32
- T 型槽螺母（不锈钢）：M10 x 12
一对V型钳口
- 90° V型钳口
- 用于直径 5-50 毫米的部件
- 尺寸（宽 x 深）50 x 150 毫米
夹紧导轨
- 通用张紧器 Mono、Duo 和链条张紧器的基础
- 用于夹紧轴、曲轴和凸轮轴
- 可调节V型槽支架
- 2 个倾斜支架，用于组件尺寸：供货范围包括直径 20 - 250 毫米的部件
- 通用夹具安装在滑动架上，因此可快速、轻松地拆卸组件
- 宽 x 高 x 深：350 毫米 x 56 毫米 x 50 毫米
匹配模块
- Mono 61, Mono 132
- Duo夹具
- 链条夹具
简易多功能板
- 可改变 Qtool 60 和 80 高度的底座
- 带V型槽钳口的集成夹紧轨道，用于通用夹具
- 用于圆形部件的V型钳口（直径 6 - 37 毫米）
- 内置简易功能
- 可多次设置
- 适用于所有带 12 毫米槽螺母的通用夹具
- 宽 x 高 x 深：250 毫米 x 80 毫米 x 40 毫米
匹配模块
- Qtool 60 系列
- Qtool 80 / Qtool 80 VARIO 系列
