切割机 Qcut 600 A

报价详情
生成 PDF

语言:

工业湿式切割机Qcut 600 A在设计、制造和操作上运用 了很多创新的理念,满足对可用空间和切割能力的最大要求。

水冷15kw主马达集成在悬臂中,自动水平切割台(X轴向)和切割轮移动(Y轴向)通过强有力的驱动轴快速运行,速度最高可达 80 mm/sec。

通过悬臂采用全新的自动横向进给(Z轴) ,切割室使用起来很理想。平行设置的切割轮防护罩大大增加了纵向切割时的切割能力。 平行设置的切割轮防护罩大大增加了纵向切割时的切割能力。

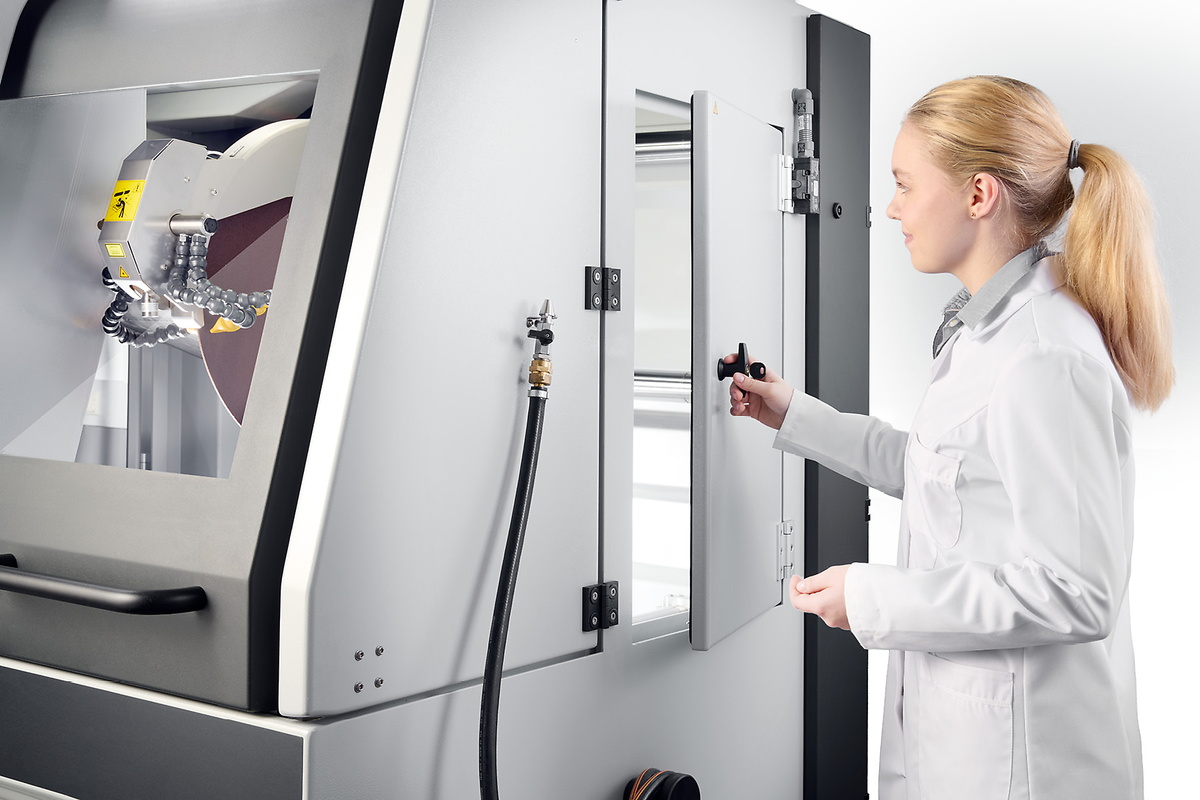

带有安全锁的大型滑动门和侧门便于接近带有纵向和横向T型槽的切割台。如果Z轴被设置在极端偏右的位置,侧门便于更换切割轮。循环冷却和自动中央润滑系统集成在牢固的焊接钢制机身的机器中。



性能指标

控制

您可以使用多种切割程序,以获得最佳切割效果。通过组合这些无限制的位置范围,可以实现系列切割或不同的切割顺序。切割过程由可控切割轮转数提供有力支持,通过可选的切割轮测量装置,切割轮转数可保持恒定。切割速度控制和软启动控制可实现经济的切割进给。还可使用工业操纵杆在 X-/Z-/Y 轴上执行手动控制指令。操作台可向左或向右滑动。

切割类型

行程和切割轮通过不同的组合提供了多种切割类型。除了线性斜切外,还推荐使用层切和段切进行温和切割。分层切割非常适合切割较高、较长的物体以及固体材料。分段切割尤其适用于切割大型物体和硬质材料。

操作

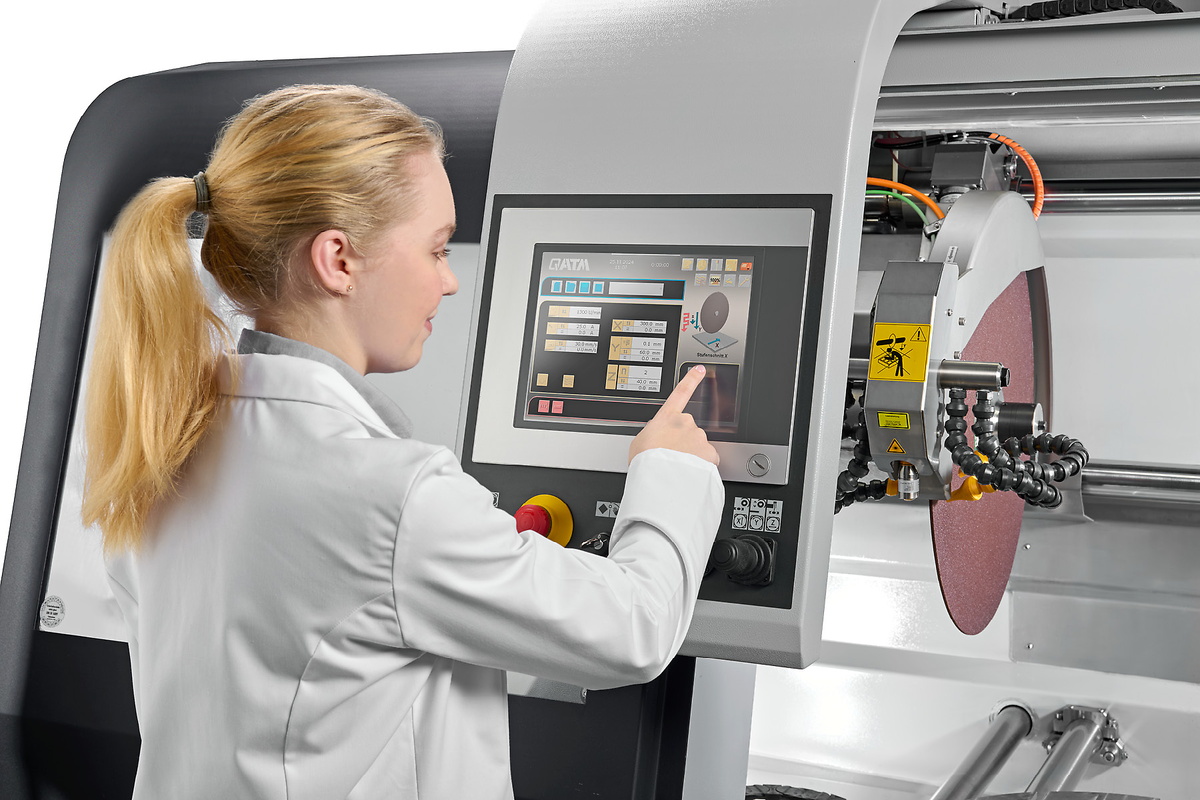

QATM 软件控制的触摸显示屏采用智能手机技术,易于阅读,操作更加简便。紧凑的程序序列易于编译,因此可实现自动程序序列。可通过 USB 更新和备份密码保护的程序序列,数量不限。

多点进程 MPP

利用 "多点进程"(MPP),您可以在工作台上放置多个试样,并按一个顺序进行切割。通过示教功能,可以简单方便地设置各种切割位置。

切割优化

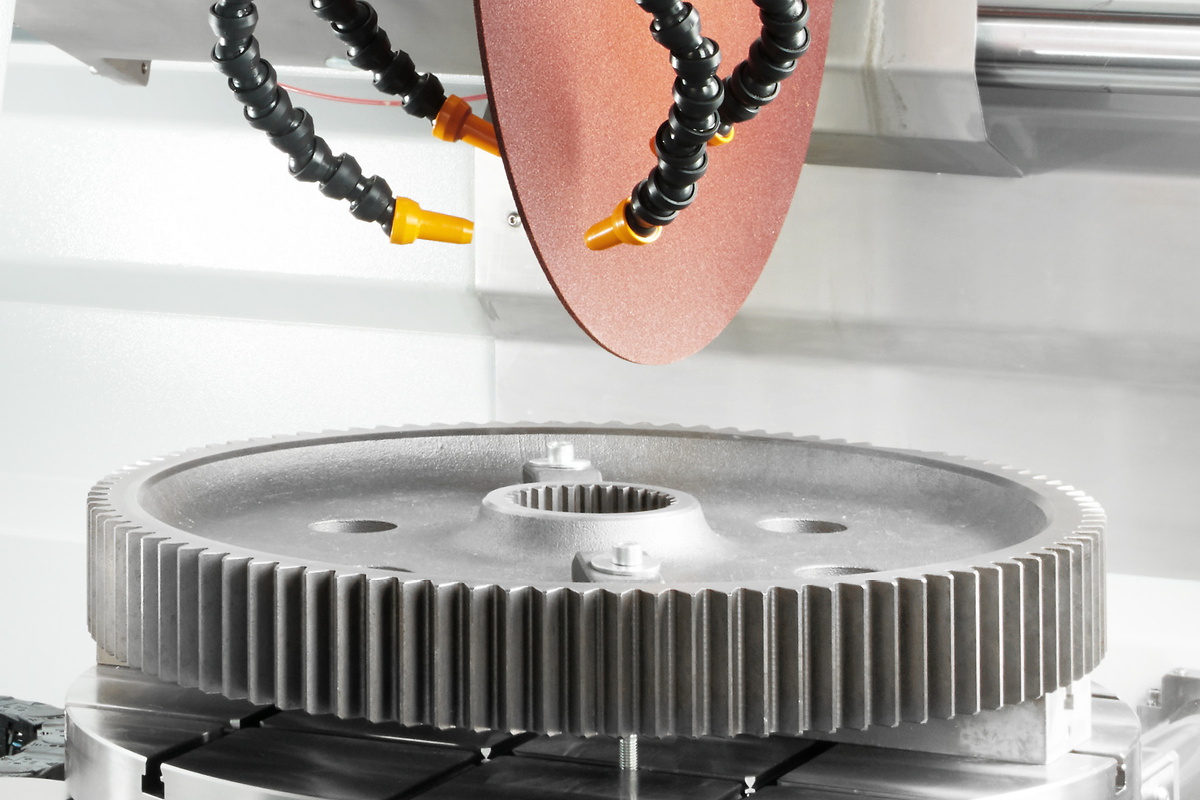

除切割类型外,还可选择可变脉冲切割进给。有节奏的脉冲进给可确保定期冷却和清除样品上的切割碎屑。

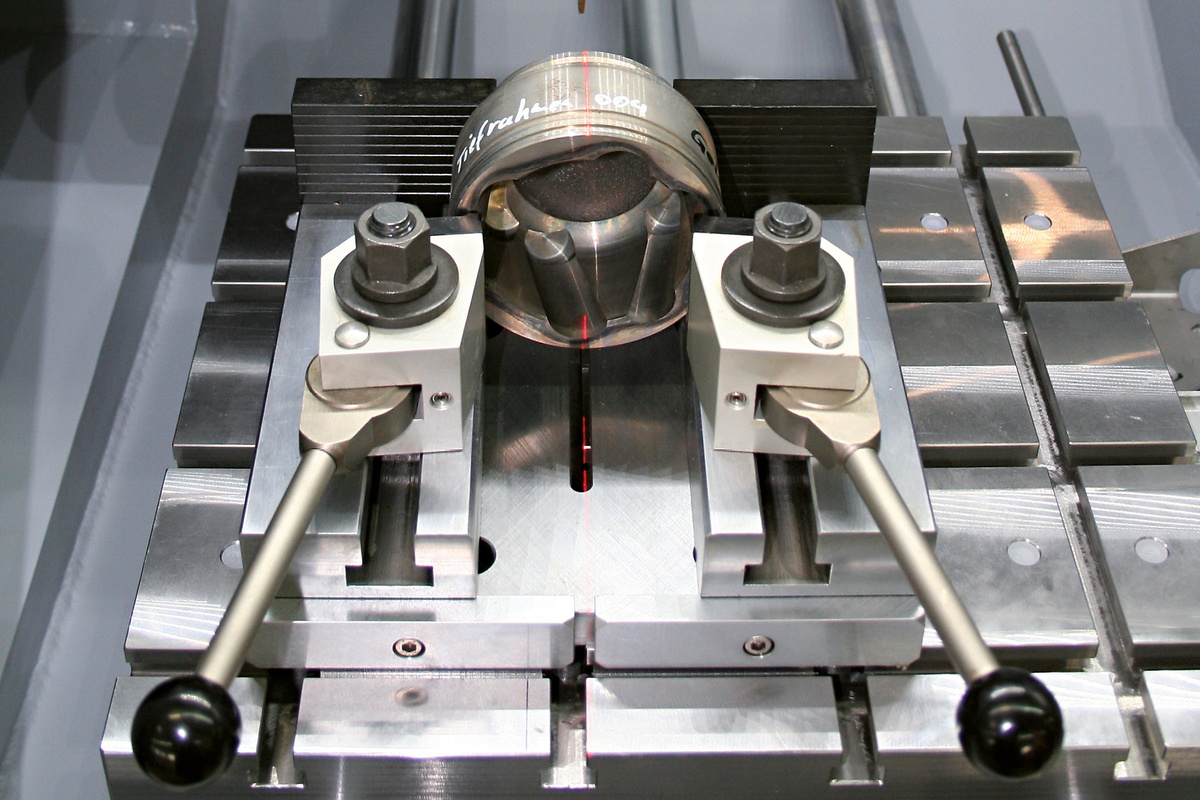

激光辅助定位

使用直线激光可以在样品上显示预定的切割位置。这有助于确定准确的切割位置。

远程维护

QATM 利用现有的宽带互联网连接,提供在线故障诊断和运营商支持。

优点

  • 通过高动态驱动轴的高速运转,切个平台的X轴和Y轴可以自动移动,速度最快可达80mm/s

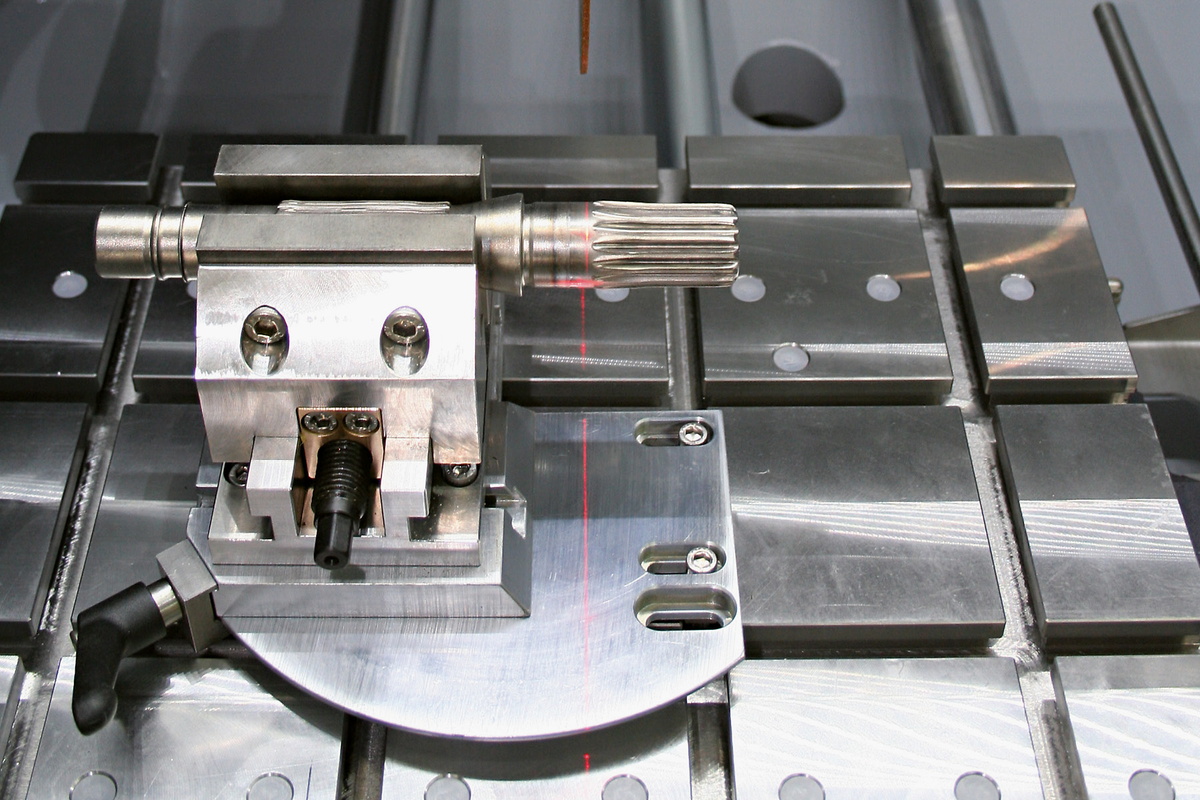

  • Z轴自动交叉进给
  • 可多位置连续切割
  • 在切割序列期间,平行设置的切割轮防护罩增加了切割能力

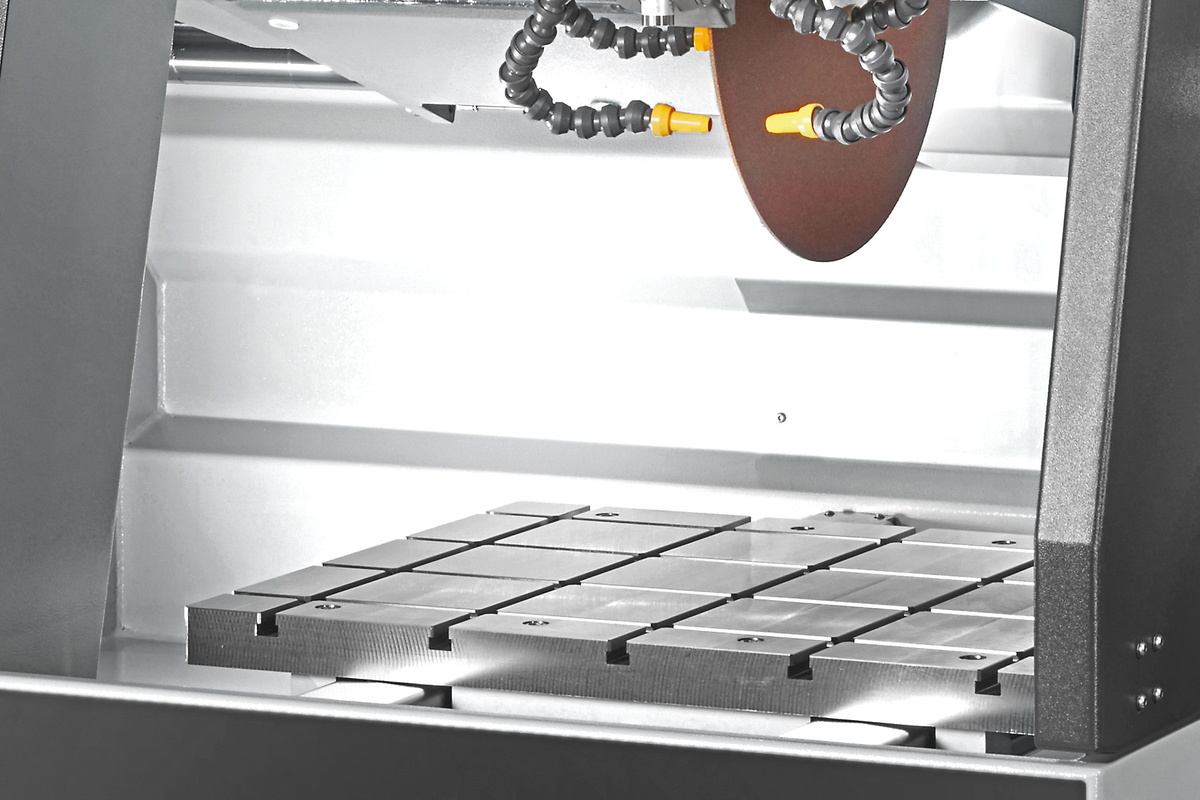

  • 带有纵向和横向T型槽的大平台
  • 大的滑门和侧门可以更便捷在切割室中进行操作,同时,具有门互锁系统,砂轮转动过程中,启动安全锁功能。
  • 滑门上装有防刮擦玻璃的大窗。
  • QATM软件控制的触摸式操作屏
  • 可无限存储程序,可对程序设置密码;同时可通过USB口进行程序的更新和备份。
  • 在智能屏幕上,通过拖拽的方式很容易编辑切割程序,包括切割位置,切割方式(移动距离,切断,对角线,切片,切段等)
  • 通过组合任意范围内的切割位置,使得连续切割成为可能
  • 可调的脉冲切割和进刀方式

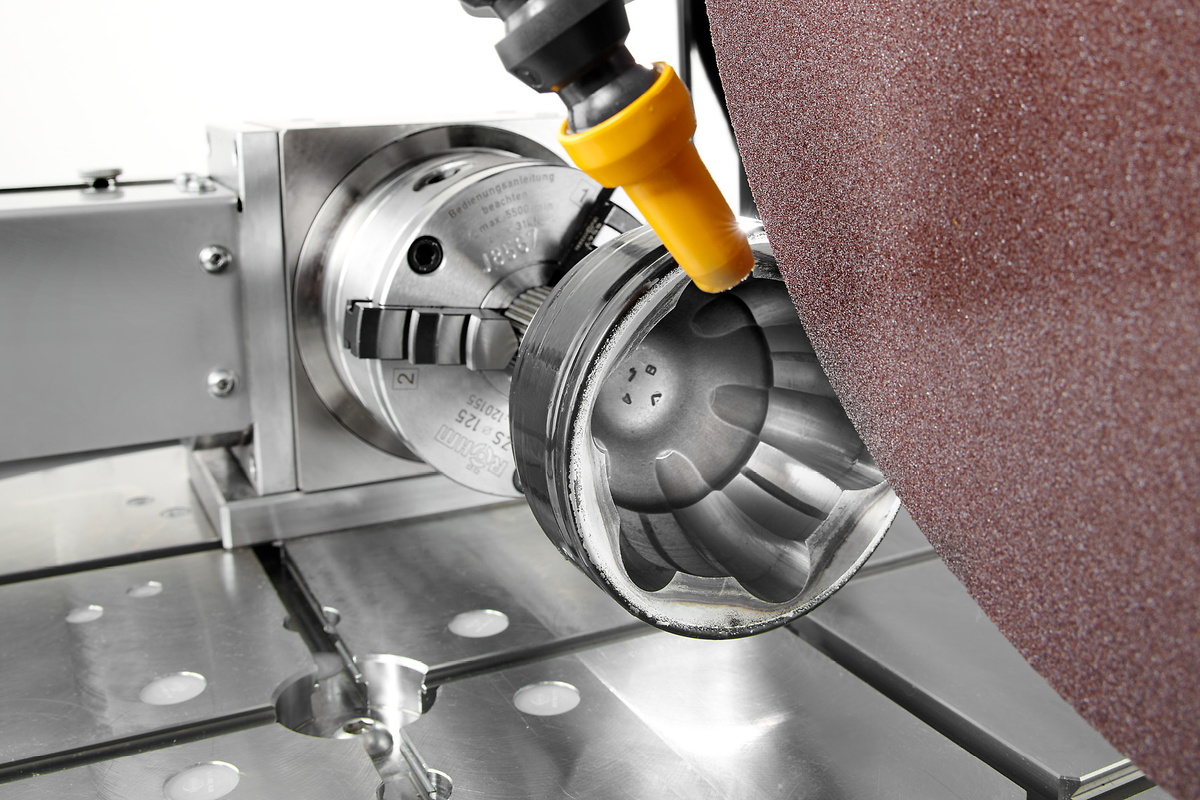

  • 切割力相关的进给调整和软接触控制
  • 可调节的进给速度
  • 通过操纵杆手动控制所有方向的移动
  • 包括带有保护环的切割轮和切割室照明系统
  • 快速装卸螺母设计,方便更换切割片
  • 多种样品夹具和夹持系统可供选择
  • 集成在旋转臂内的15KW的水冷电机
  • 自动中心润滑系统(需6bar空气压力)
  • 坚固的焊接钢壳设计,表层为粉末涂层

完美的切割 - 由Qprep耗材保证

当使用正确的元素: 知识、保养和正确选择耗材和切割机进行加工时,切割更可靠、更安全、更高效。

快速、强大、灵活-Qtools 夹具

我们创新的夹具用于安全、精确地夹紧工件,以确保精确的切割和磨削过程。针对特定的应用和工件尺寸,我们已经开发了各种不同的夹具。

切割机 Qcut 600 A 技术参数

切割轮up to ø 600 mm/24"
最大切割能力ø 244 mm
最大切割距离190 mm (切割轮 ø 500 mm)
切割轮法兰尺寸ø 32/40 mm
自动X轴移动550 mm
自动Y轴移动360 mm
自动Z轴移动 550 mm
Z轴精度0.1 mm
载物台 宽x深750 x 600 mm, 不锈钢
T型槽12 mm
转速可变 1000-2000 rpm
工作功率 (主载荷)15 kW S1
连接电源30 kVA
宽 x 高 x 深1488 x 1960 x 1477 mm
重量~ 1600 kg (取决于设备)

保留技术变更和出错的权利
