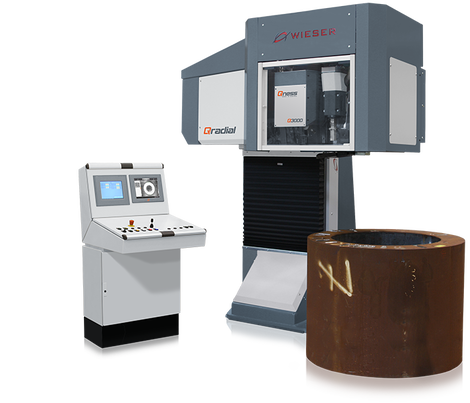

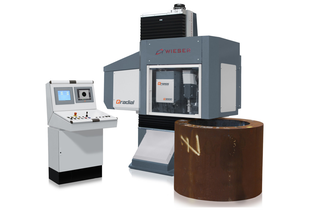

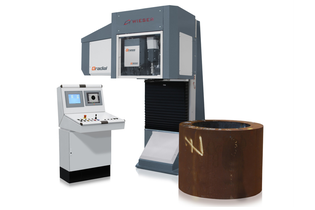

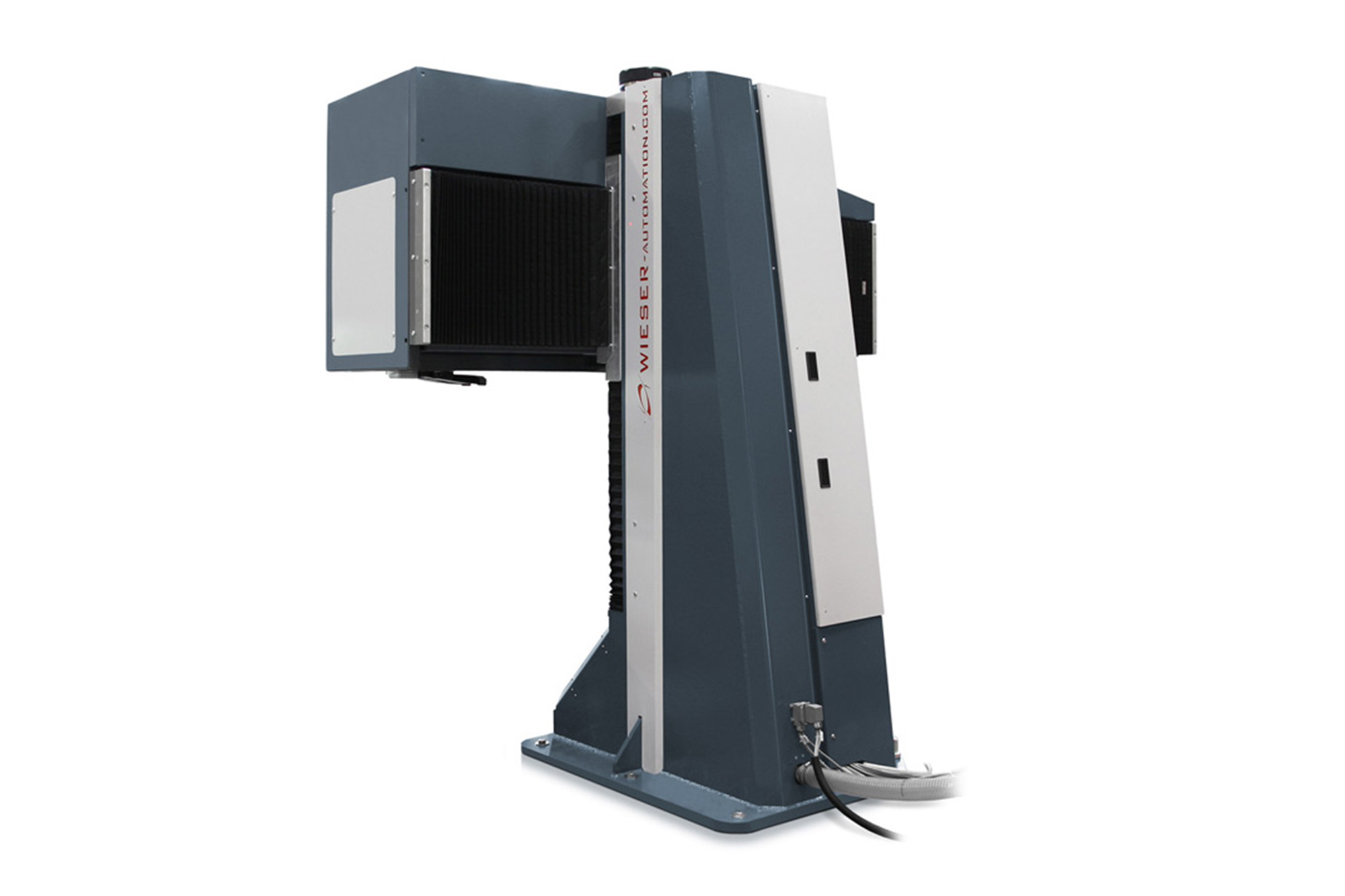

带有测试点制备功能的全自动在线硬度测试 HBW 10/3000, HBW 5/750, HRC

牢固的合作伙伴关系

• 客户优势: 一体式打包供应商
• 长期的自动化经验
• 长期的硬度测试经验
• 合适的完整解决方案 -周期时间短
• 为客户寻找解决方案
• 效率提升
• 专业服务
• 奥地利制造

应用领域

工业领域：锻铁炉工厂、辊机厂、管轧制厂、铸造厂、硬化车间、不锈钢、汽车、铁路、能源、钢铁、航空工件：环、棒、轮胎、车轮、铸件、开模锻件、板、板材、钢瓶、电机块、轨道

亮点

• 根据ISO和ASTM标准的标准布氏及洛氏测试方法

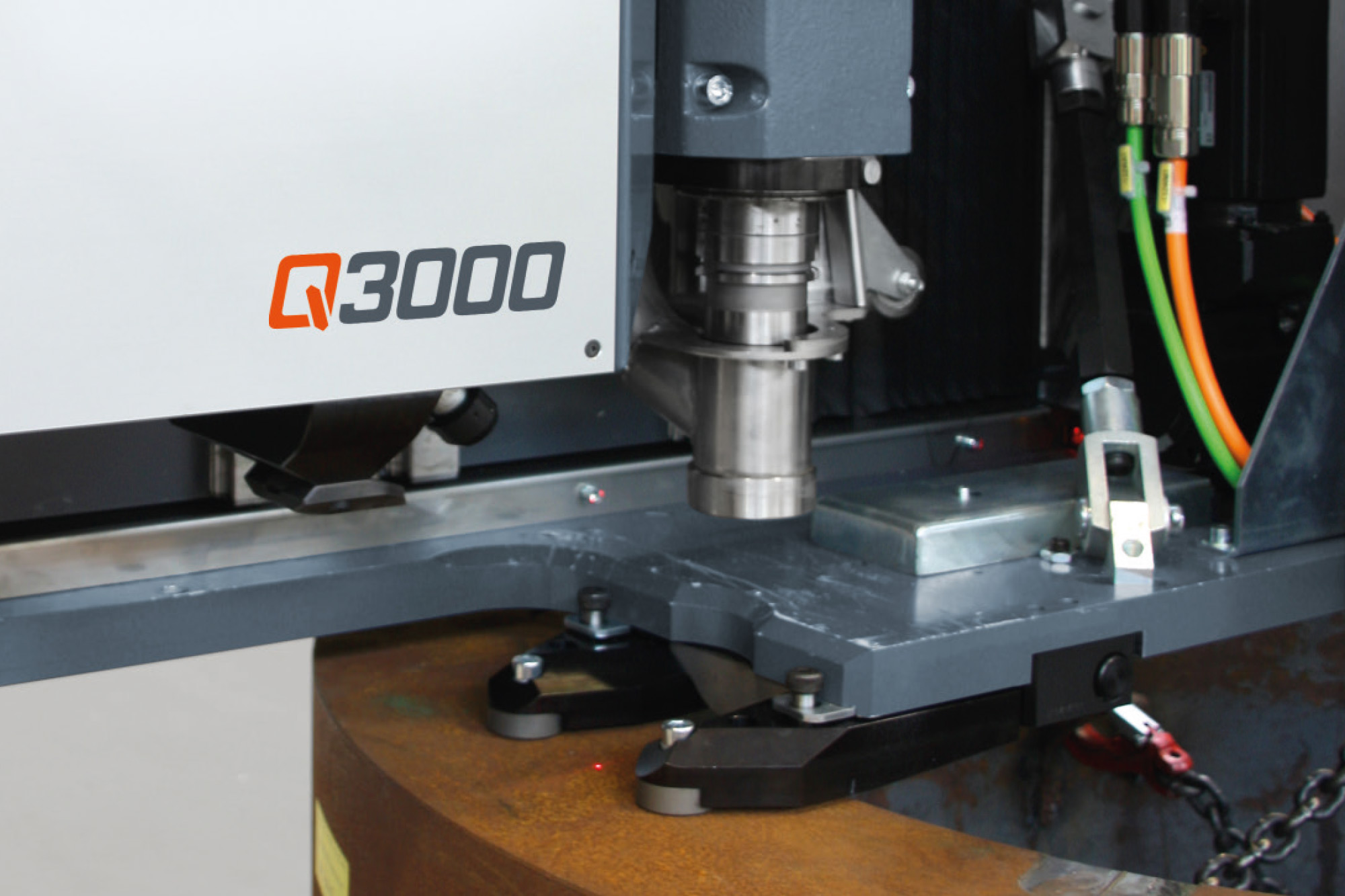

• 全自动硬度测试周期
• 带亮度调节的全自动图像分析
• 适用于重型实验室结构的在线解决方案

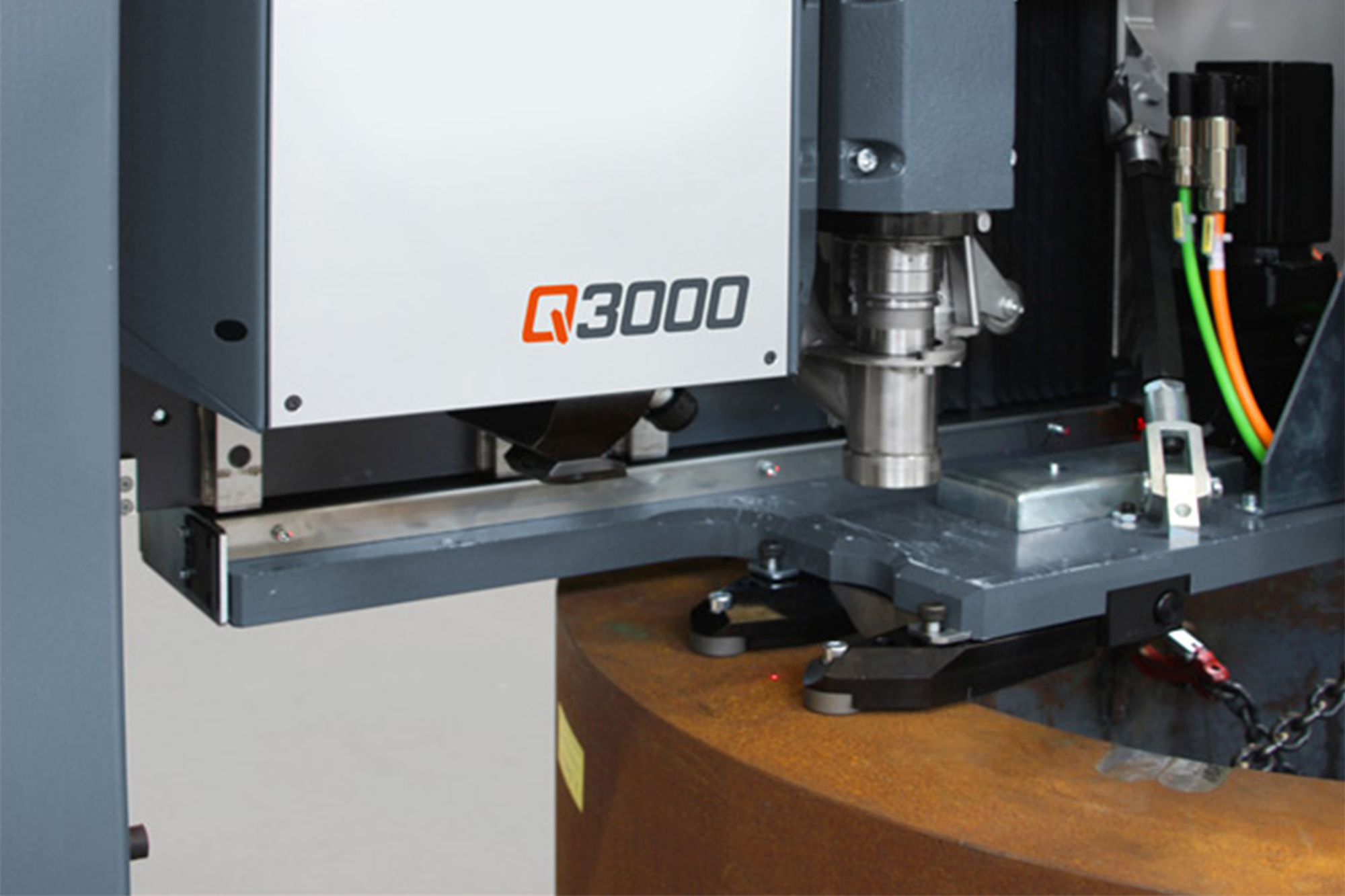

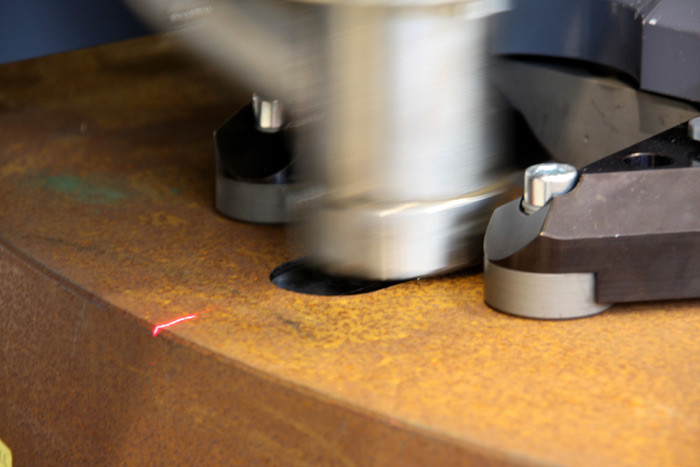

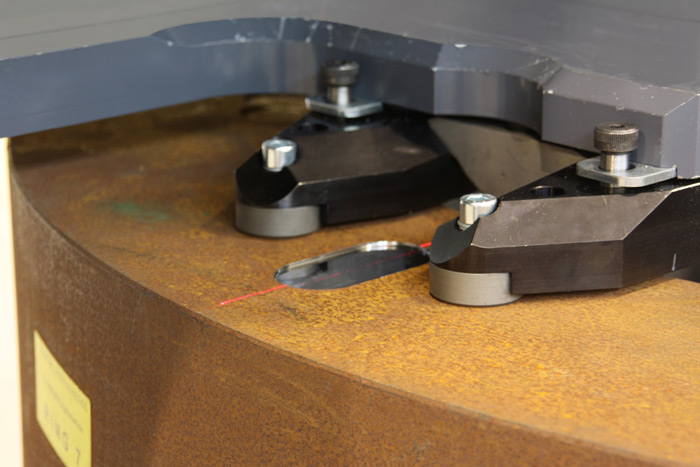

• 全自动测试点制备
• 精确磨削深度调节

大测试空间概念

• 最新技术，创新型设计
• 可开发用于运输的测试空间和专用夹具

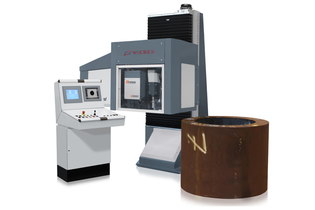

• 为了从上方装载工件，测试装置会移出供给区
• 工件可以从5面加载

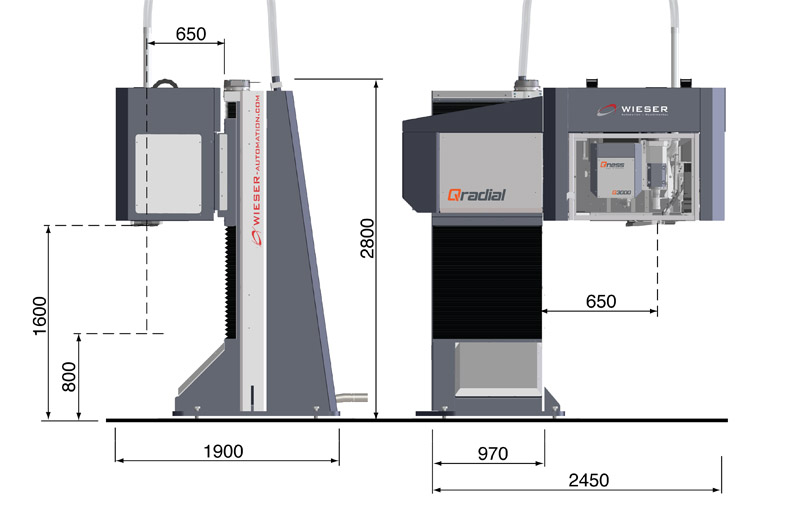

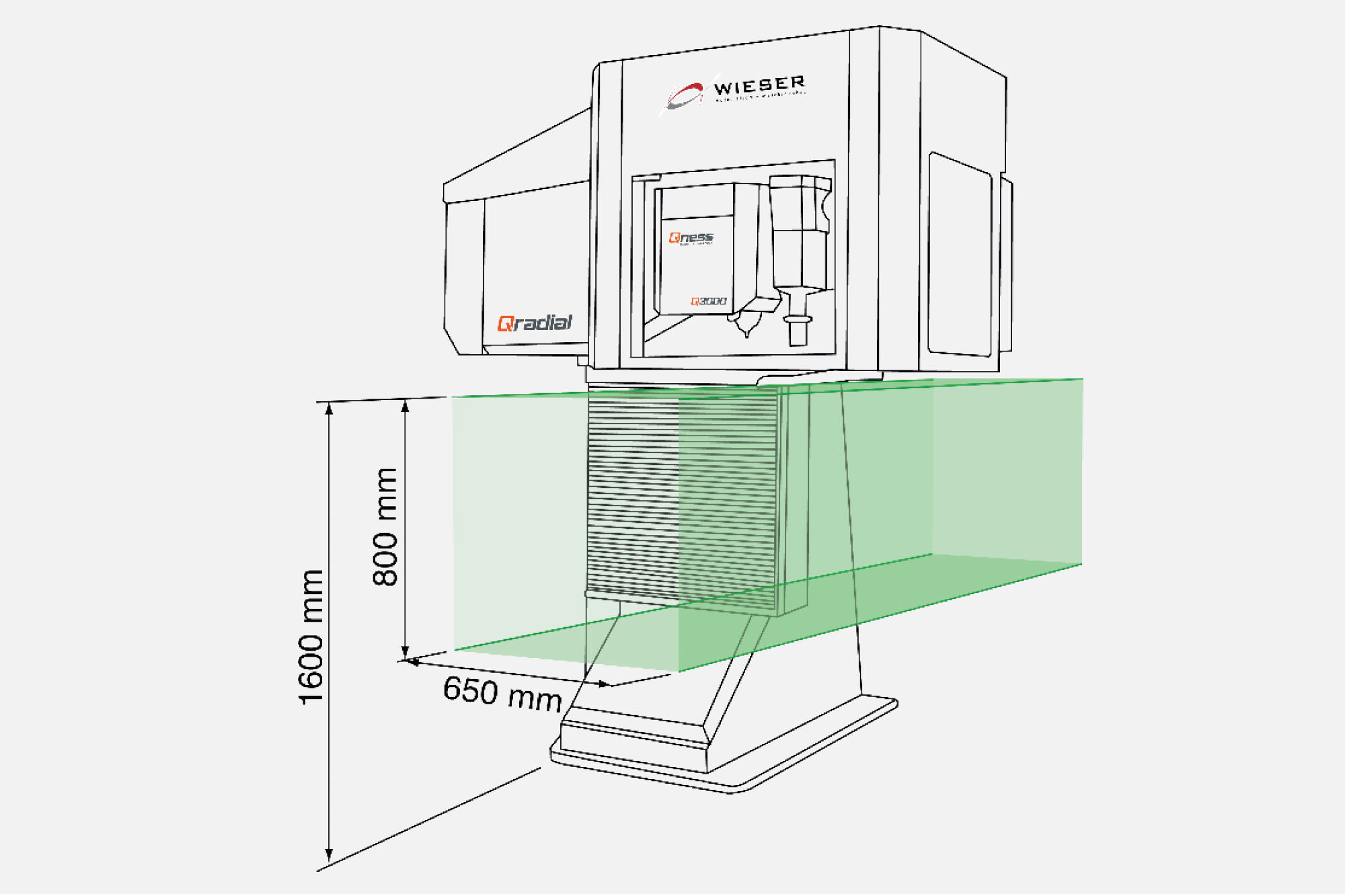

• 测试空间最大高度1600mm，垂直路径800mm，喉深650mm

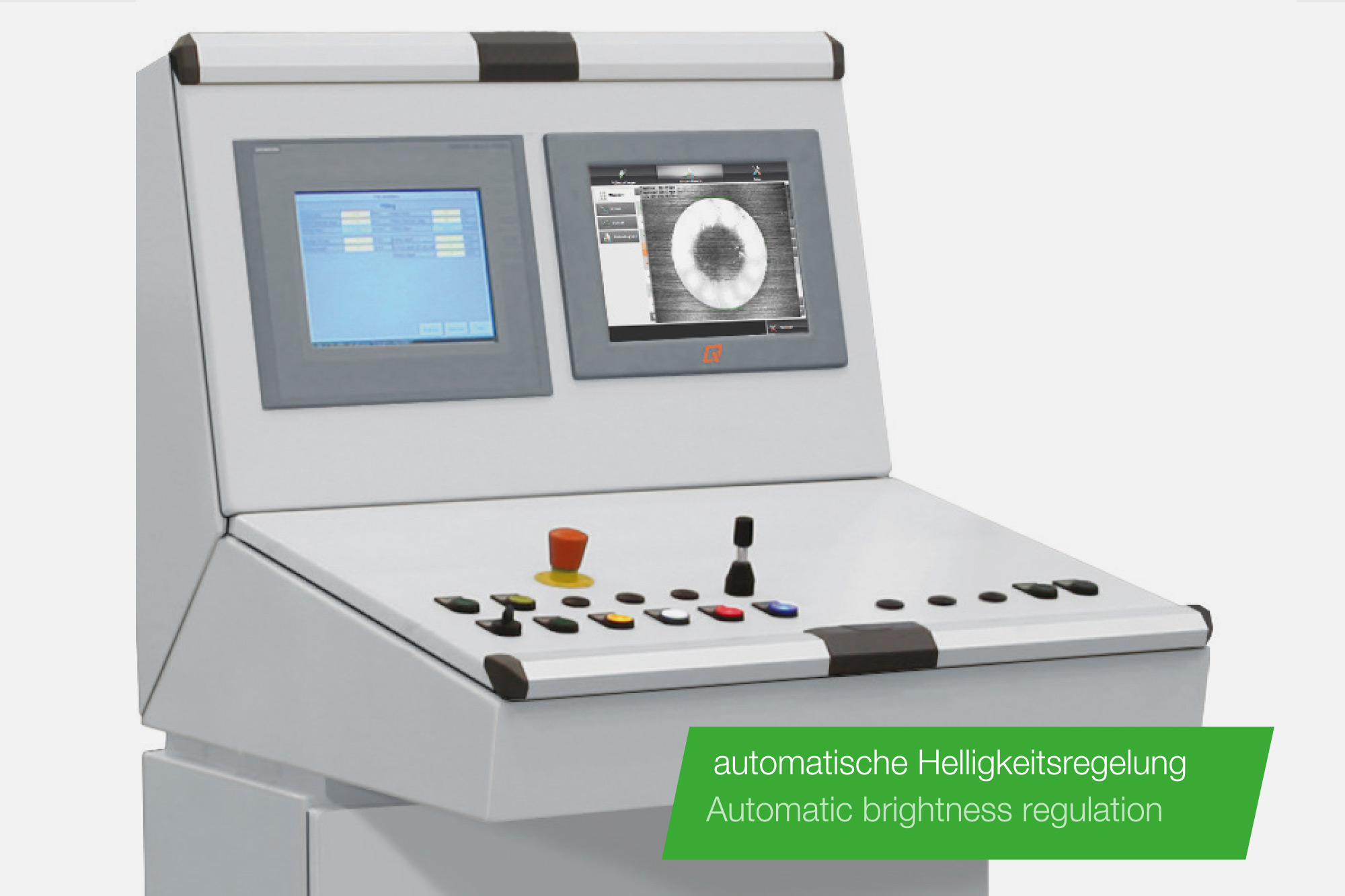

Qpix T12控制软件

• 西门子 S7-控制
• 操纵杆用于手动轴移动
• 执行European CE-指令
• 所有轴伺服控制
• 明场和暗场过程中的环形光源
• 快速自动聚焦
• 可二次进行手动测试
• 12" 触屏显示
• 集成了Windows 7

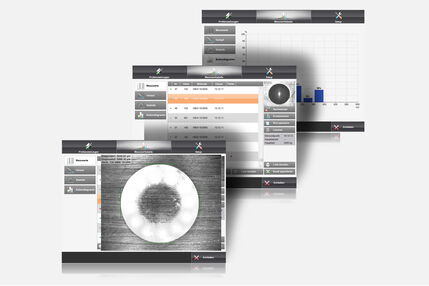

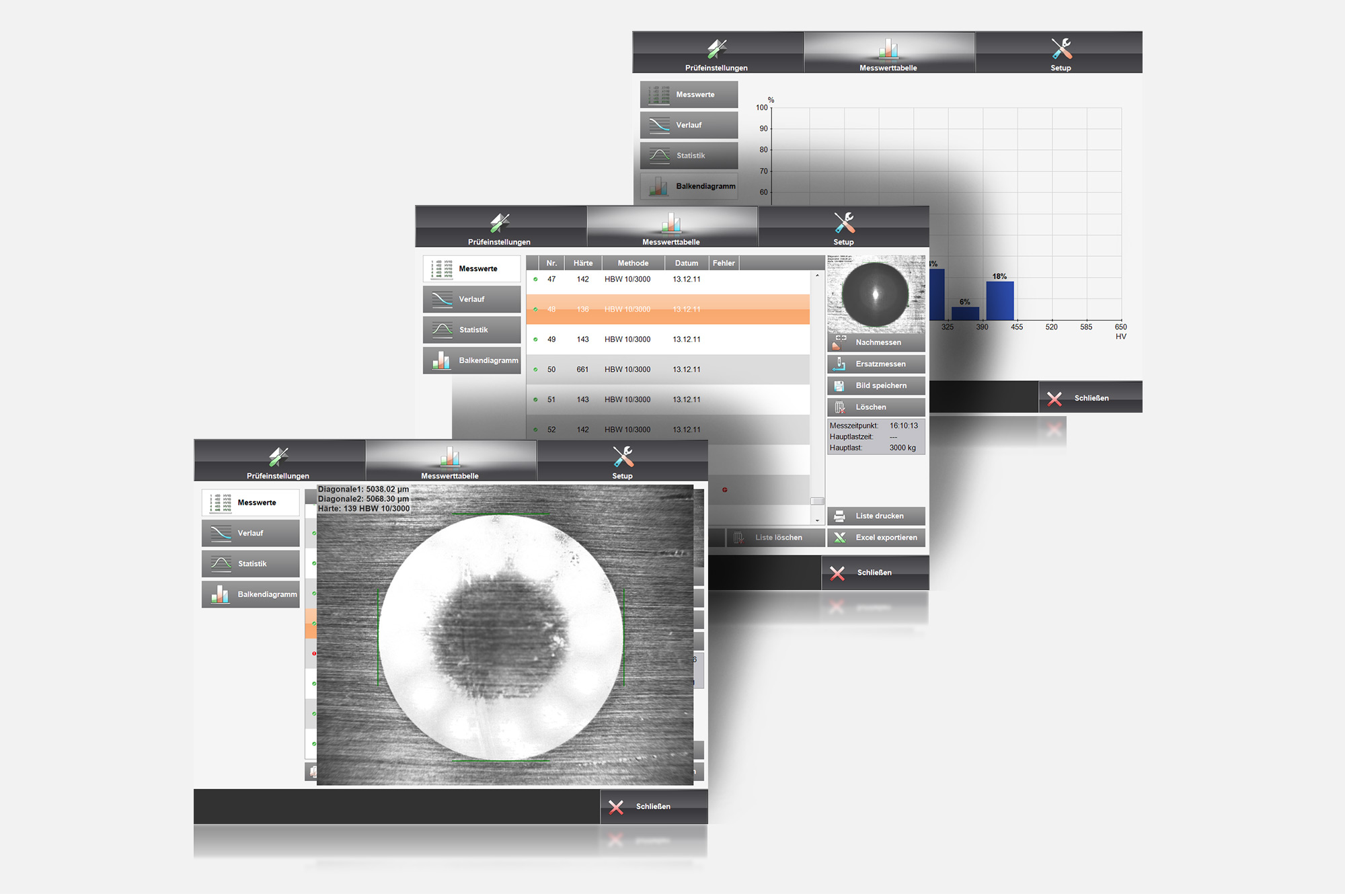

数据管理

• 数据统计功能：条形图，进度图，直方图
• 以Excel(CSV)数据格式输出测量值列表
• 测试协议作为PDF/直接打印输出
• 数据存储到USB
• 数据链接到ERP系统和数据库
• 订单登记
• 目标值的接管
• 实际值转发

选项

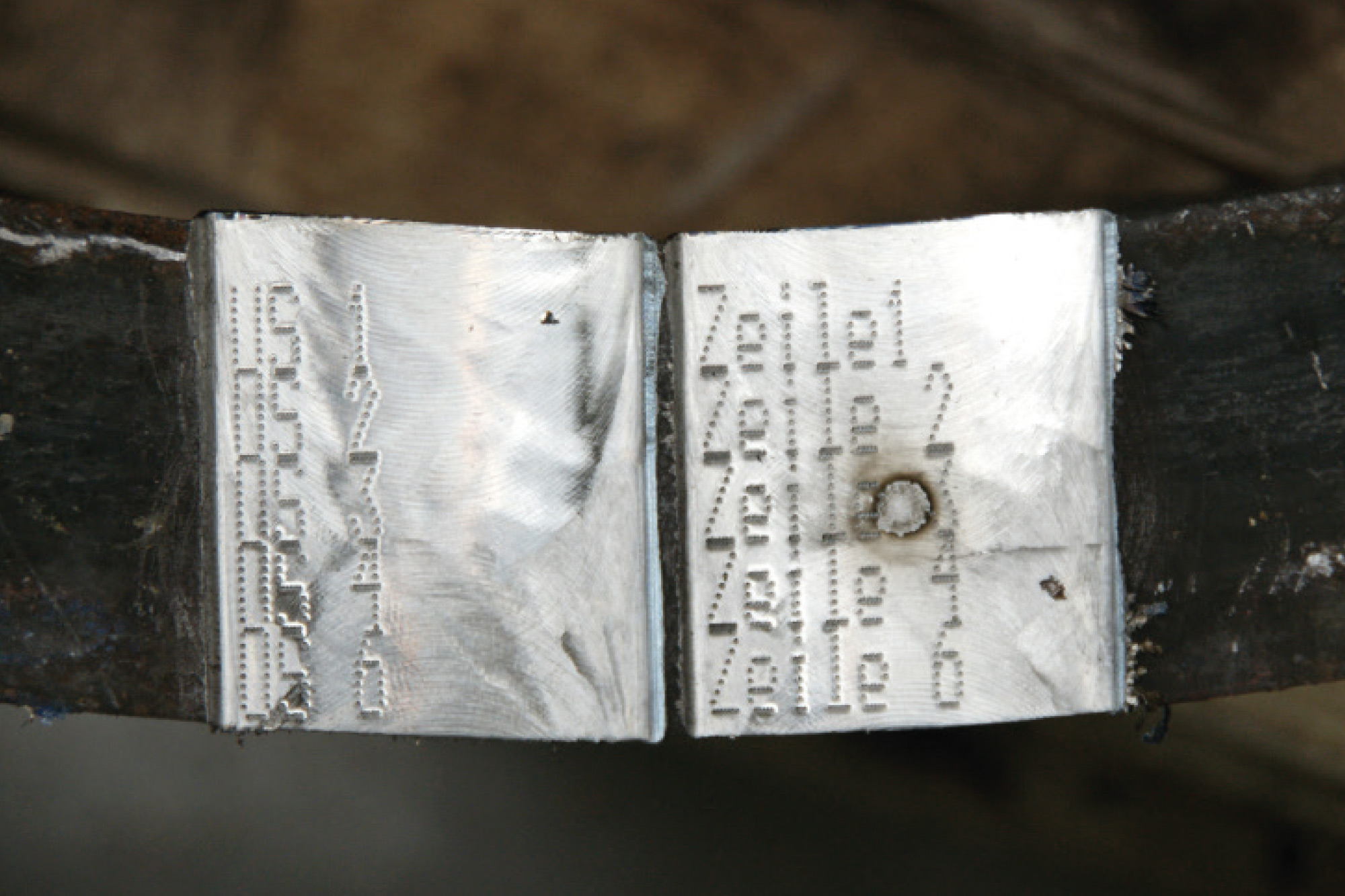

• 通过测针记号标记
• 磨屑抽吸
• Qdas连接
• ERP连接
• 可升级为带传送带的在线解决方案
• 超声测试, VP-test (光谱分析)
• 测试工件集成
• 测量系统
• 操作机械手
• 测试高度可调节
• 带均值的多点测试
• 通过光点定义测试点

Qradial 技术参数
