布氏/努氏/洛氏/维氏硬度计 Qness 250 / 750 / 3000 M EVO

Qness 250 / Qness 750 / Qness 3000 M EVO 宏观硬度计
联系我们资料下载
报价详情
生成PDF

语言:

配置

“M”版本固定工件支撑和超大测试台区域使得甚至对最大的工件也可以进行硬度测试。

测试头通过旋转位于机器前部的手轮来进行手动移动。

测试头的轴承部分是为顺畅运转而特别设计的，用最小的力就可以进行操作。最大测试高度是510 mm。


点击观看视频

产品视频

布氏/努氏/洛氏/维氏硬度计 Qness M EVO 测试方法 & 力值范围





Brinell
DIN EN ISO 6506, ASTM E-10

  • HBW 1/1
  • HBW 1/2.5
  • HBW 1/5
  • HBW 1/10
  • HBW 1/30
  • HBW 2.5/6.25
  • HBW 2.5/15.6
  • HBW 2.5/31.25
  • HBW 2.5/62.5
  • HBW 2.5/187.5
  • HBW 5/25
  • HBW 5/62.5
  • HBW 5/125
  • HBW 5/250
  • HBW 10/100
  • HBW 10/250
  • HBT (not acc. to standards)



Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92

  • HV 1
  • HV 2
  • HV 3
  • HV 5
  • HV 10
  • HV 20
  • HV 30
  • HV 50
  • HV 100
  • HVT (not acc. to standards)



Rockwell
DIN EN ISO 6508, ASTM E-18

  • HRA - HRV
  • HR15-N/T/W/X/Y
  • HR30-N/T/W/X/Y
  • HR45-N/T/W/X/Y



Knoop
DIN EN ISO 6507, ASTM E-92, ASTM E-384

  • HK1
  • HK2



Plastics
DIN EN ISO 2039

  • 49.03 N
  • 132.9 N
  • 357.9 N
  • 961 N

集成的测试结果转换: DIN EN ISO 18265, DIN EN ISO 50150



Brinell
DIN EN ISO 6506, ASTM E-10

  • HBW 1/1
  • HBW 1/2.5
  • HBW 1/5
  • HBW 1/10
  • HBW 1/30
  • HBW 2.5/6.25
  • HBW 2.5/15.6
  • HBW 2.5/31.25
  • HBW 2.5/62.5
  • HBW 2.5/187.5
  • HBW 5/25
  • HBW 5/62.5
  • HBW 5/125
  • HBW 5/250
  • HBW 5/750
  • HBW 10/100
  • HBW 10/250
  • HBW 10/500
  • HBT (not acc. to standards)



Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92

  • HV 0.3
  • HV 0.5
  • HV 1
  • HV 2
  • HV 3
  • HV 5
  • HV 10
  • HV 20
  • HV 30
  • HV 50
  • HV 100
  • HVT (not acc. to standards)



Rockwell
DIN EN ISO 6508, ASTM E-18

  • HRA - HRV
  • HR15-N/T/W/X/Y
  • HR30-N/T/W/X/Y
  • HR45-N/T/W/X/Y



Knoop
DIN EN ISO 6507, ASTM E-92, ASTM E-384

  • HK0.3
  • HK0.5
  • HK1
  • HK2



Plastics
DIN EN ISO 2039

  • 49.03 N
  • 132.9 N
  • 357.9 N
  • 961 N

集成的测试结果转换: DIN EN ISO 18265, DIN EN ISO 50150



Brinell
DIN EN ISO 6506, ASTM E-10

  • HBW 1/1
  • HBW 1/2.5
  • HBW 1/5
  • HBW 1/10
  • HBW 1/30
  • HBW 2.5/6.25
  • HBW 2.5/15.6
  • HBW 2.5/31.25
  • HBW 2.5/62.5
  • HBW 2.5/187.5
  • HBW 5/25
  • HBW 5/62.5
  • HBW 5/125
  • HBW 5/250
  • HBW 5/750
  • HBW 10/100
  • HBW 10/250
  • HBW 10/500
  • HBW 10/1000
  • HBW 10/1500
  • HBW 10/3000
  • HBT (not acc. to standards)



Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92

  • HV 0.3
  • HV 0.5
  • HV 1
  • HV 2
  • HV 5
  • HV 10
  • HV 20
  • HV 30
  • HV 50
  • HV 100
  • HVT (not acc. to standards)



Rockwell
DIN EN ISO 6508, ASTM E-18

  • HRA - HRV
  • HR 15-N/T/W/X/Y
  • HR 30-N/T/W/X/Y
  • HR 45-N/T/W/X/Y



Knoop
DIN EN ISO 6507, ASTM E-92, ASTM E-384

  • HK0.3
  • HK0.5
  • HK1
  • HK2



Plastics
DIN EN ISO 2039

  • 49.03 N
  • 132.9 N
  • 357.9 N
  • 961 N

集成的测试结果转换: DIN EN ISO 18265, DIN EN ISO 50150

IoT - 物联网 远程访问您的设备的平台

所有配备QpixControl2和QpixT2软件的QATM硬度计都可无缝集成到Verder Scientific物联网平台中，提供增强的功能和无缝连接。

  • 实时监控: 从世界任何地方实时监控您的设备。这种基于数据驱动的方法使您能够轻松地做出明智的决策。
  • 实时通知: 立即获得提醒和更新，走在潮流前沿。实时通知确保您随时了解设备的运行情况，从而进行预防性维护。
  • 轻松备份: 无论您需要备份单个设备还是全部设备，我们的平台都可以简化备份过程，最大限度地减少停机时间和数据丢失。
  • 自动 & 免费软件更新: 告别手动更新吧！Verder Scientific 物联网确保您的客户的设备始终配备最新版本的软件，优化性能及可靠性。
Learn more about the Verder Scientific IoT platform!

大范围的普遍性 独特的仪器特点

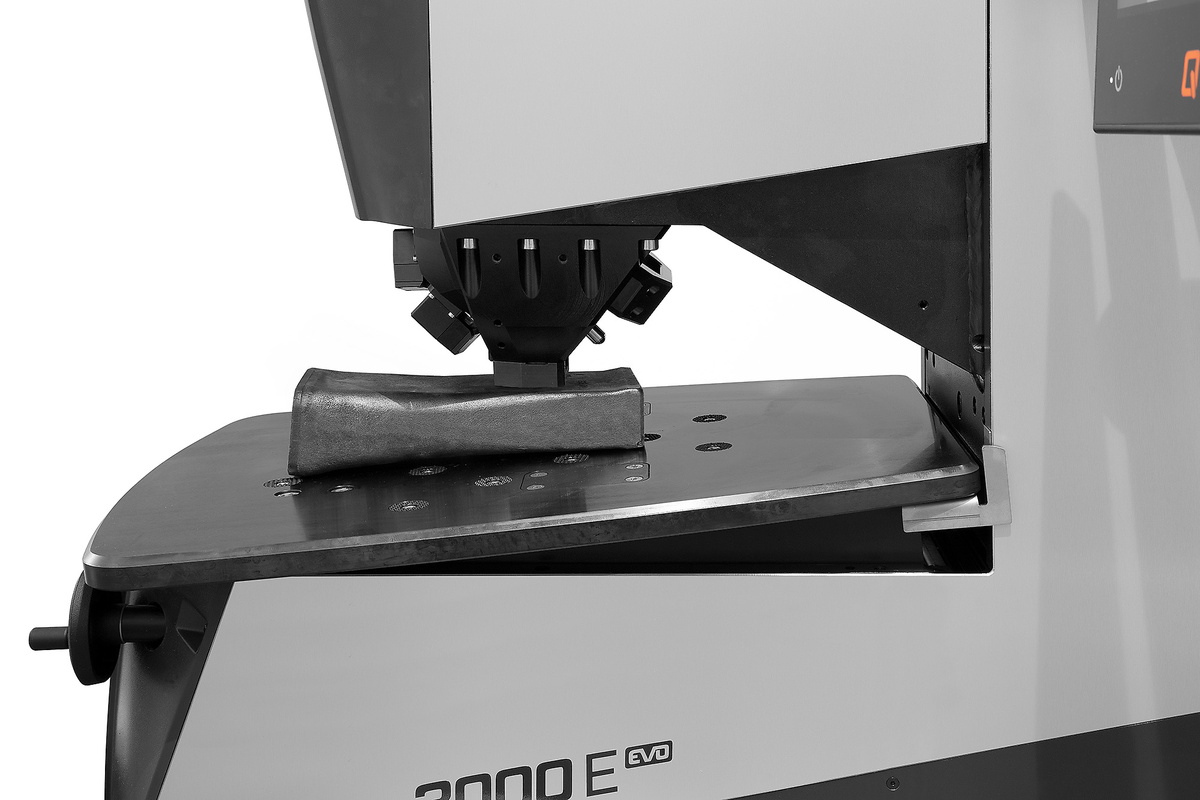

可旋转载物台

可旋转载物台

独特的便利性操作，适用于大型，形状笨重和成型部件和工件。 M和E型选件的工作台可以倾斜至5°（包括内置夹具），无需额外的工件装夹！

旋转型压头保护罩

旋转型压头保护罩

对于无法使用压头保护罩夹持的样品，无需耗费时间来更换/拆卸保护罩。只需要手动或者电动控制来将保护罩升起或者放下。此外，这里还能十分简单的更换成客户需要压头保护附件。

扩展测试高度

扩展测试高度

如果510mm的测试空间高度对于特别大型的或者难于夹持的样品仍不足够，可以联系 QATM来提供更大的机架。坚固的钢结构机架可以按客户定制尺寸生产。

布氏/努氏/洛氏/维氏硬度计 Qness M EVO 在极短的时间内获得高度精确的结果

优异的成像质量

优异的成像质量

光学系统已完全重新开发。它在QATM的无尘车间内建造并受益于公司全面的专业知识。所有新的产品系列都共享同一个通用显微镜系统，在可视范围0.1mm至8mm之间，都能提供最大的清晰度以及对比度。新的QATM照明系统可以确保整个图片的照明均匀，而且无论选用哪个的放大倍数都没有暗边。

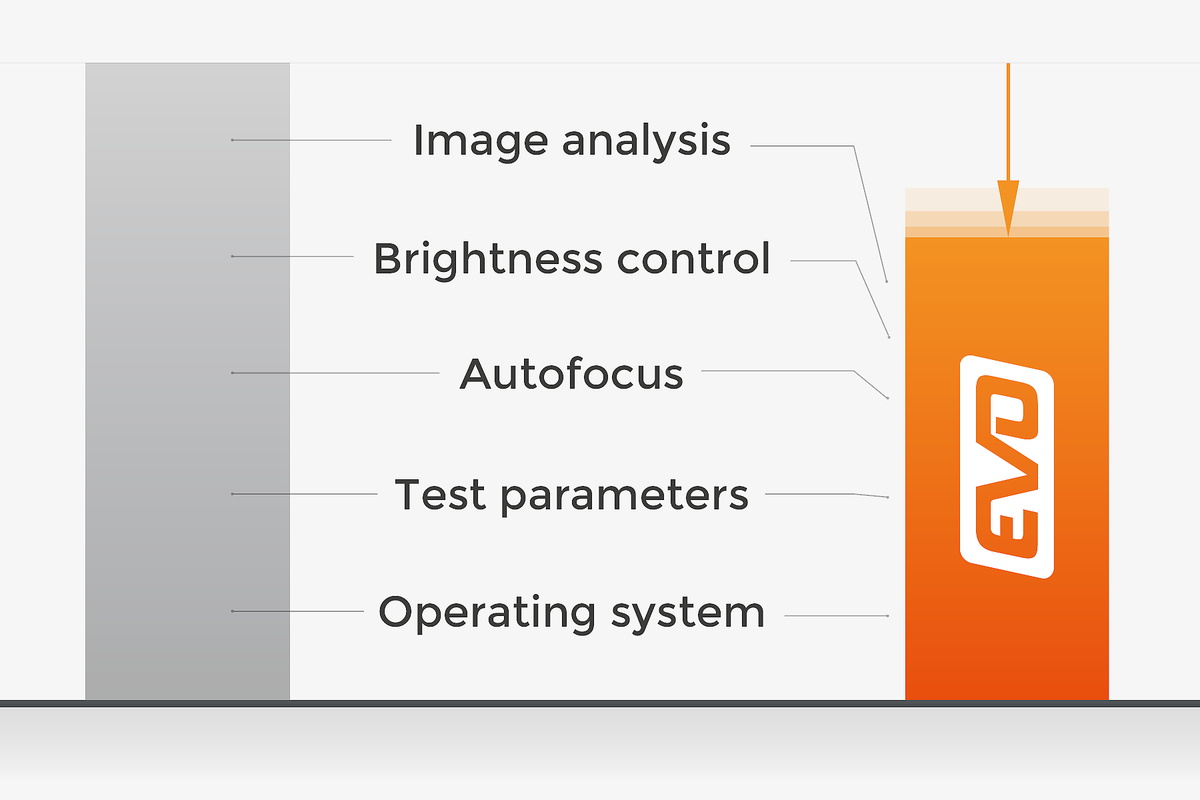

缩短的周期时间

缩短的周期时间

新的EVO产品系列拥有更优的测试参数、更快的Windows 10 系统、更短的序列自动对焦时间、更快的亮度调节与图像分析、甚至更少的操作噪音——所有这些都有助于在日常硬度测试中更快地完成测试循环。

XLED布氏测量物镜

XLED布氏测量物镜

XLED照明模块彻底革新了布氏压痕的分析。由于市售物镜有限，软材料的布氏压痕尤其容易受到不精确测量结果的影响。相比之下，由于直接和广泛的照明，XLED镜头可确保材料的精确和可重复测量，无论其类型与硬度如何。

布氏/努氏/洛氏/维氏硬度计 Qness M EVO 工业应用的无限适用性

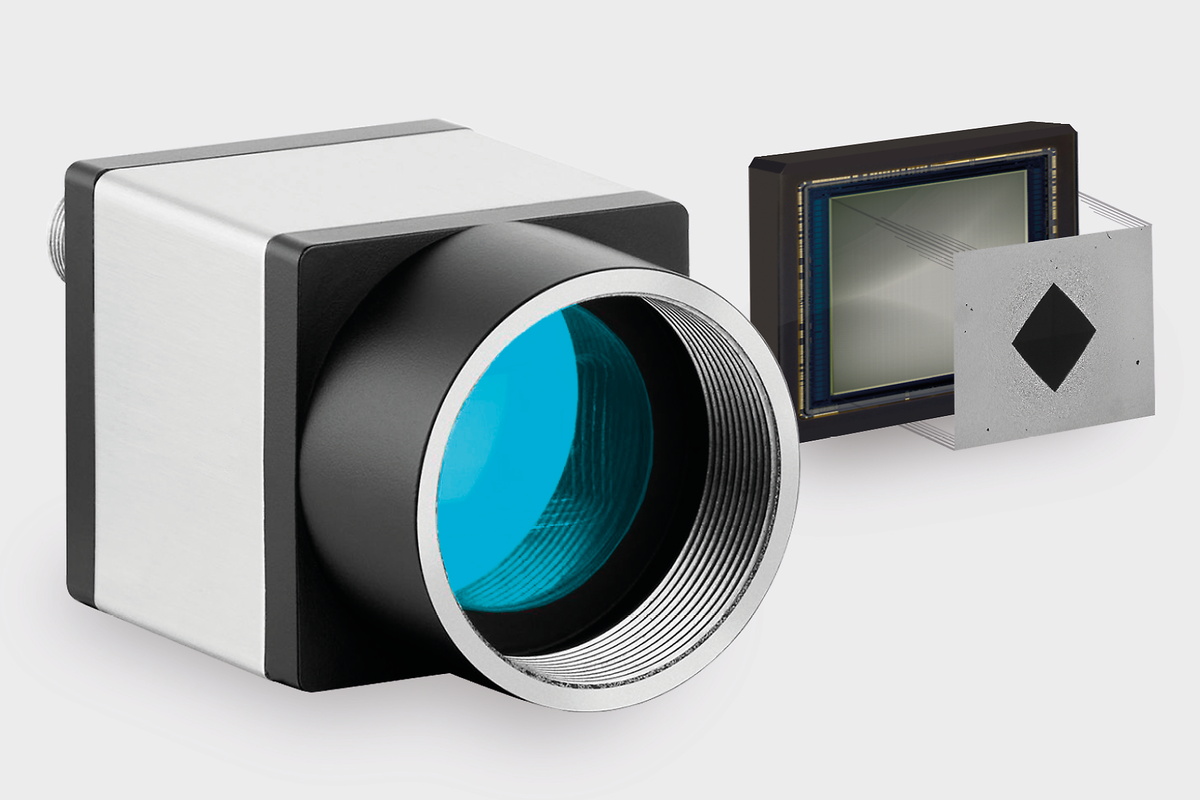

以太网工业摄像头

以太网工业摄像头

具有以太网数据传输功能的高品质CMOS 500万像素摄像头定义了当前的工业标准。与其他相机系统不同，在此可以实现更高的传输稳定性。此外，电脑和硬度测试设备可以远距离进行远程设置。在控制基础设施安装在外部开关柜里的制造环境中，这一切是理想的。

可自由调节的操作显示器

可自由调节的操作显示器

12英寸超平电容式触摸显示屏可通过球形和插座式接头平稳地升降和倾斜，符合人体工程学的优化使用。

优化的测试头设计

优化的测试头设计

多种多样的夹具和装配工具选择，能够满足各类样品对辅助装夹的需求。 可选的透明防撞装置在预防设备上测试区域不受来自外部破坏的同时，还能确保用户可以不受限制地去观察测试空间。

用于硬度计的Qpix软件 高效操作的新层面

多点触摸容量 & 全屏模式

多点触摸容量 & 全屏模式

  • 现代的多点触控操作适于简单的缩放和便捷的菜单导航。
  • 在一个屏幕上清楚地概览所有最重要的功能确保用户友好，而且最重要的是，保证测试结果清楚地按重要性排列。

数据管理

数据管理

  • 多种统计功能：条形图，折线图，柱状图

  • 将测试结果导出为XML或CSV文件
  • 每个压痕的详细信息
  • 测试报告可以以Excel，Word，PDF导出或直接打印
  • 可以对序列操作自动导出和删除

Qpix T2软件

Qpix T2软件

  • 操作简便
  • 通过环形光源进行明场或暗场下的全自动图像分析
  • 快速自动聚焦
  • 手动重新测量

更多关于Qpix T2软件的信息 ›



灵活配置，客户指定，经济实惠 满足您的测试需求



我们为您的测试需求提供最佳解决方案-从工件夹持固定，扩展测试区域，以及从自动化到软件适应性。

工件夹持固定

工件夹持固定

手动XY载物台

手动XY载物台

扩展的测试区域

扩展的测试区域

暗场照明（可选）

暗场照明（可选）

适用于软材料的环形光源（可选）

适用于软材料的环形光源（可选）

布氏/努氏/洛氏/维氏硬度计 Qness M EVO 技术参数



Qness 250 / Qness 750 / Qness 3000 M EVO 宏观硬度计 - 技术参数
支持的测试方法布氏，维氏，洛氏，努氏，塑料测试
测试力范围Qness 250 M EVO: 1 - 250 kg (9.81 - 2450 N)
Qness 750 M EVO: 0.3 – 750 kg (2.94 – 7358 N)
Qness 3000 M EVO: 0.3 - 3000 kg (2.94 - 29430 N)
高度调节手动/手轮
测试高度/喉深510 mm / 320 mm
测砧584 x 450 mm
最大允许工件重量无限制
主机重量490 kg
测试序列全自动/电子力控制
相机系统/图像传输5百万像素 Ethernet 工业标准/可达270FPS
转塔2位 (标准)或8位 (转塔)
软件Qpix T2 (可选: Qpix CONTROL 2 M)
操作系统/硬盘Windows 10 IoT / 128 GB SSD
数据界面1x USB (前部) 4x USB, 2x RJ45 (Ethernet), 1x Disp...
物镜XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x
视场（取决于选择的工具）0.113x 0.084 mm (100x) up to 7.98 x 5.97 mm (XLED 1)
显示12“电容触屏
电源供应230~1/N/PE, 110~1/N/PE
最大功耗~ 480 W
附加选项设计底座，防冲撞保护，交叉激光，测砧，V型夹具，数据连接，二维码/条形码阅读器等。
